产品详情
1、应用范围及原理

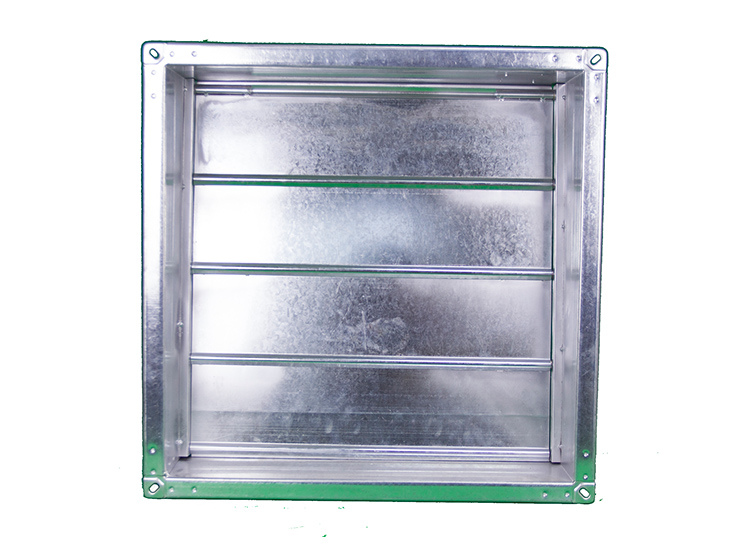

止回阀安装在通风或空调系统的管道中, 一组叶片平面与阀体端面成10度, 风机运转时叶片扬起,气流顺利通过。风机停转时間门闭合,防止气体倒流。
2、结构
风管止回间的叶片由厚度1.5mm铝合金叶片铆接在圆軸上,叶片之间的联动由厚度 0.8mm镀锌钢板连接片、支架铆接实现。 当正向气流通过时, 将铆接的叶片扬起,气流顺利通过。风机停转时,叶片在自重作用下闭合, 叶片之间有泡沫塑料密封。外框为矩形或正方形,框体由厚度1.2mm镀锌钢板制造。叶片组反应灵敏、转动灵活,闭合时泄漏量小。
3、安装方式
阀体端面有法兰翻边与风管连接。当用于圆形、扁形风管系统,可另行配制变径接头。我厂也可按“全国通用建筑标准设计图集”中采暖通风设计选用手册1980年版中的 T302-2标准要求, 供应水平式、垂方式方形风管止回间,也可生产标准以外规格方形、矩形止回阀。
