全自动防烟防火调节阀

类型:防火阀

浏览量:

分享:

简介:全自动防烟防火阀广泛用于建筑物的通风空调系统或排风系统中,其在一些重要的建筑物内,除设有火灾自动报警设备以外,还设有气体自动次火装置。在气体释放前要求所有関门美闭,灭火完

服务热线:

020-81415029

梁经理 18028033639 销售电话:梁经理 13808860971

  • 详细内容
  • 规格参数

    品详情

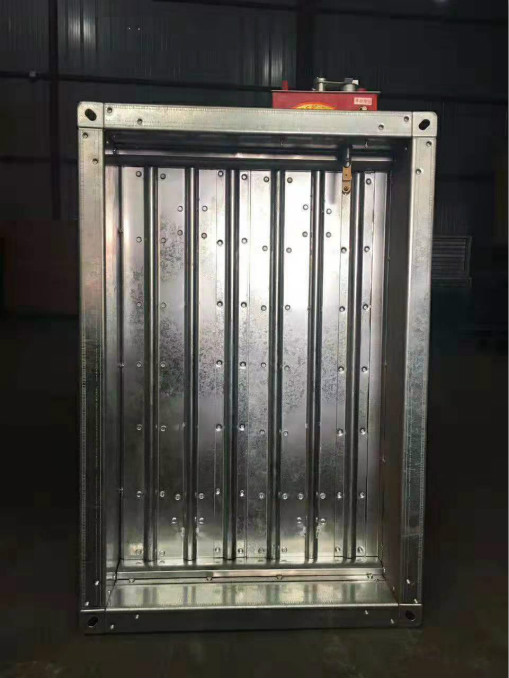

    >>[全自动防烟防火阀SFHW-5-SFVDXZ]
          1.应用范国及原理
          ( 1 )全自动防烟防火阀广泛用于建筑物的通风空调系统或排风系统中,其在一些重要的建筑物内, 除设有火灾自动报警设备以外,还设有气体自动次火装置。在气体释放前要求所有関门美闭, 灭火完毕后, 又须打开i資l门进行通风排这些场所就必须配备全自动防烟防火排烟阀 。
          ( 2 )当风管吊装在高处或手动复位非常困难或经常对阀体动作保养又操作不便时, 也应采用此种装置。



          2.结构形式及特点
          (1)全自动防烟防火阀平时常开,可通过DC23V电源使阀门全自动关闭,并联锁风机停止,输出关闭信号,手动或温度熔断器动作也可使阀门关闭
          (2)当需要再次打开时,电源号可使阀门自动复位到开启状态。
          (3)动作电源DC24 V0.3A,复位电源DC240.5A

          3.电器控制原理及各接线端说明(见图5)
          (4)动作信号线+
          (5)共用电源线-
          (6)复位信号线+
          (7)火灾动作信号线
          (8)顺序动作信号线
          (9)联锁信号输入端
          (10)联锁信号输出端



    ▲图5

    >>[全自动防烟防火阀SFHW-6]
          1.应用范国
          安装于空调通风系统风管穿越防火分区隔墙, 垂直风管分管或垂直风管与楼层交汇处阻止畑气沿风管重延, 尤其适用于需经常进行空气调节而又无操作场地的场所,便于维护。




          2.功能
          1手动关闭,手动复位。
          2气温达到70℃时联锁关闭。
          3电动关闭,电动复位,并调节风量
          4输出关闭和开启状态信号,可联锁空调风机及其它设备。
          5动作电源 DC24V0.2A
          6控制电路及备控线端说明(见图6 )



    ▲图6

          1)常供电源负值
          2)常供电源正值
          3)间门关闭电源正值
          4)阀门开启电源正值
          5)联锁信号输入端
          6)联锁关闭输出信号端
          7)联锁开启输出信号端
